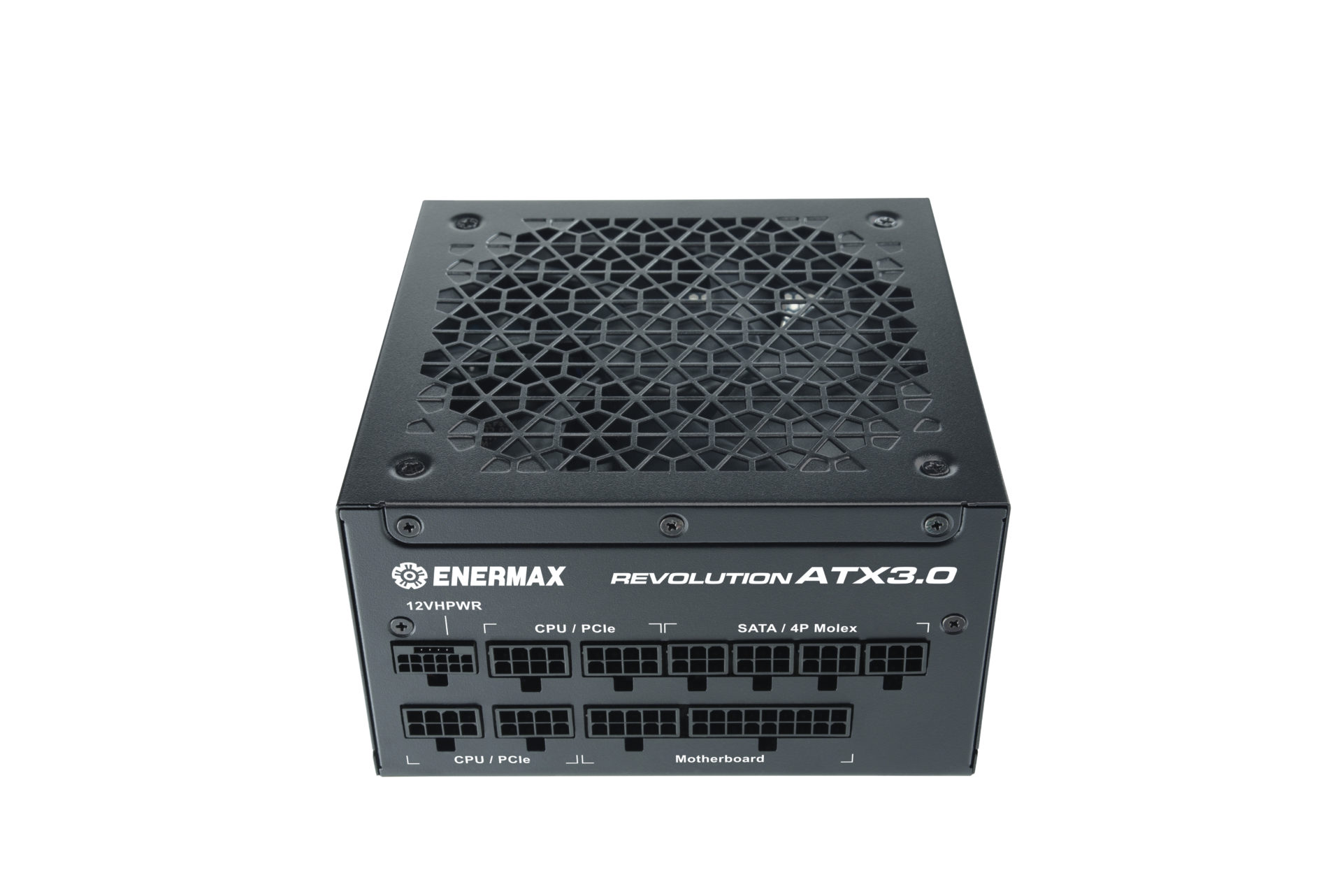

Revolution ATX3.0 Serie ist unsere erste Netzteilserie, welche voll kompatibel zur neusten Intel®ATX3.0 Netzteil-Spezifikationen ist. Intels ATX3.0 Richtlinien erhöhen die Anforderungen und verbessern die Leistungsaufnahme im gesamten Desktopbereich. Dazu zählen ausgezeichnete Effizienzwerte im Leerlauf oder Niedriglastbereich sowie schnellere Übermittlung des Einschaltsignals. Lastspitzen bis zur doppelten Nennlast müssen über kurze Zeiträume verarbeitet werden können.
Für Gamers und Content Creators wohl wichtigste Änderung ist der neue Hochleistungsanschluss 12VHPWR (PCIe 5.0 12Pin+4 Sense-Pin). Sense-Pins stellen die Kommunikationsverbindung zwischen dem Netzteil mit der Grafikkarte her. Das Netzteil teilt mit Hilfe der Seitenbandsignale der Grafikkarte die entsprechenden Leistungsgrenzen unter Berücksichtigung der gesamten Leistungsaufnahme mit. Revolution ATX3.0 beinhaltet einen nativen 12VHPWR Kabel, welches das volle Potenzial der Next-Gen Grafikkarten entfaltet. Zusätzlich bietet es einen weiteren Dual 8Pin auf 12VHPWR Kabel für den Anschluss einer weiteren Grafikkarte oder für künftige OC Grafikkarten, die 2x 12VHPWR Anschlüsse benötigen. Somit bist du für die Zukunft abgesichert und hast die bestmögliche und flexible Anwendungsmöglichkeiten.
Dank der erstklassigen japanischen 105°C Elektrolytkondensatoren werden bis zu 92% Effizienz erreicht und bietet zudem maximale Stabilität und außergewöhnliche Haltbarkeit. Nicht nur der Stromverbrauch wird deutlich gesenkt, sondern auch weniger Abwärme erzeugt. Die geringere Betriebstemperatur führt entsprechend auch zum leiseren Betrieb. Die intelligente Semi-Fanless-Steuerung arbeitet bis zu 30% Auslastung nahezu geräuschlos. Erst ab 30% wird das Netzteil aktiv gekühlt. Der Semi-Fanless-Steuerung kann abgeschaltet werden, um eine konstante, aber leise Kühlung zu gewährleisten.
Volle Kompatibilität zur neuesten Intel®ATX3.0 Netzteil-Spezifikationen & PCIe 5.0 Ready mit nativen 12VHPWR-Kabel.
Zukunftssicher: Zusätzliches PCIe Kabel mit 12VHPWR Anschluss (Dual PCIe 8Pin auf 12VHPWR Kabel).
Unterstützt Intels ATX3.0 Richtlinien mit Lastspitzen bis zu 200% der Nennlast sowie die erhöhten Anforderungen der Leistungsaufnahme im gesamten Desktopbereich.
Das DC-DC-Design generiert die Sekundärspannungen (+5V und +3,3V) von der Primärspannungsschiene (+12V). Der positive Effekt ist ein höherer Wirkungsgrad, eine saubere Ausgangsspannungen (extrem niedriger Ripple-Noise) und eine optimale Spannungsregelung bei allen Lasten.
Eine massive 12V-Schiene liefert ausreichend Leistung für Multi-GPU-Systeme (MGPU & SLI™) und übertaktete Prozessoren.
Erstklassiger japanischer 105°C Elektrolytkondensatoren für maximale Stabilität und außergewöhnliche Haltbarkeit. Dank der hochwertigen japanischen Kondensatoren werden bis zu 92% Effizienz erreicht.
Revolution ATX 3.0 ist 80Plus Gold zertifiziert und hilft durch eine hocheffiziente 5-Volt-Standby-Schiene bei der Einhaltung der EU-Ökodesignrichtlinie 2013 ErP Lot 6 und 2014 ErP Lot 3 für Computersysteme (< 0,5W im Standby-Betrieb*).
Außerdem unterstürzt es die EU-Verordnung für Computersysteme Nr. 617/2013, mit unter anderem der Anforderung von 85% Effizienz bei 50% Last, sowie 82% bei 20% und 100% Last.
* nur in Kombination mit einem ErP-konformen Mainboard
Dank der intelligenten Semi-Fanless-Steuerung arbeitet die REVOLUTION ATX3.0 Serie völlig geräuschlos bis zu einer Systemlast von 30%. Erst ab 30% wird das Netzteil mit dem 13,5cm Silentlüfter aktiv gekühlt.
Der Semi-Fanless-Steuerung kann abgeschaltet werden, um eine konstante, aber leise Kühlung zu gewährleisten.
Mit nur einer Einbautiefe von 150mm macht REVOLUTION ATX3.0 zum perfekten Enthusiastennetzteil für kompakte, leistungsstarke Gaming & und Content Creators PC Systeme.
Volle Unterstützung der Energiesparfunktionen C6/C7 von Intel®-Prozessoren, die erstmals mit der Haswell™-Generation eingeführt wurden.
Weltweite Kompatibilität mit automatischem 100-240VAC-Eingang und bis zu 0,99 mit aktiver Power Factor Correction (PFC).
5 Jahre Herstellergarantie.
Enermax verwendet ausschließlich hochwertige Komponenten einschließlich erstklassiger japanischer 105°C Elektrolytkondensatoren für maximale Stabilität und Haltbarkeit.
Fortgeschrittene LLC und Synchrongleichrichter Technologie und DC-to-DC-Design generiert eine saubere Ausgangsspannungen mit extrem niedriger Ripple-Noise für eine optimale Spannungsregelung in allen Lastszenarien.
Die Enermax SafeGuard Mehrfachschutzschaltung schützt das Netzteil und das System vor Schäden durch Kurzschluss (SCP), Überspannung (OVP), Unterspannung (UVP), Überhitzung (OTP) sowie Überlastung (OPP).
24/7 @50°C, Non-Stop-Betrieb bei 50°C Umgebungstemperatur.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
| Overview | |
|---|---|
| ERA1000EWT, ERA1200EWT | |
| PSU Design | ATX, Single rail, DC-to-DC, fully modular |
| PSU Length | 150mm |
| Intel® ATX12V | 3.0 |
| Non-Stop 24/7 | 50°C |
| Powder Coating | – |
| 2010 ErP Lot 6 | ✓ |
| 2013 ErP Lot 6 | ✓ |
| 2014 ErP Lot 3 | ✓ |
| EU regulation no. 617/2013 | ✓ |
| Intel C6/C7 | ✓ |
| Fan Size | 135mm |
| Fan Technology | Fluid Dynamic Bearing, 100.000h MTBF |
| Protections* | SCP, OVP, UVP, OTP, OPP |
| Certifications | CB, CE, FCC, TUV, cTUVus |
| Included in the delivery | PSU, AC cord, modular cables, 4 screws, cable ties, user manual |
*SCP: short circuit protection, OVP: over voltage protection, UVP: under voltage protection, OTP: over temperature protection, OPP: over power protection
| Power Distribution | ||||
|---|---|---|---|---|
| ERA1000EWT | ERA1200EWT | |||
| AC Input Voltage | 100-240VAC, 50-60Hz | |||
| AC Input Current | 13A | 15A | ||
| DC Output | ||||
| +3.3V | 22A | 120W | 22A | 120W |
| +5V | 22A | 22A | ||
| +12V1 | 83,33A |
1000W
|
100A |
1200W
|
| -12V | 0.3A | 3.6W | 0.3A | 3.6W |
| 5Vsb | 3A | 15W | 3A | 15W |
| Peak Power | 2000W* | 2400W* | ||
| Total Power | 1000W | 1200W | ||
*Peak power may last up to 100 μs.
| Cables & Connectors | |||
|---|---|---|---|
| ERA1000EWT | ERA1200EWT | ||
| Mainboard 24 Pin |  |
1x [60cm] |
1x [60cm] |
| CPU 4+4 Pin |  |
2x [70cm] |
2x [70cm] |
| 12VHPWR(12+4) |  |
1x Native [60cm]1x Dual PCIe 8Pin[60cm] |
1x Native [60cm]1x Dual PCIe 8Pin[60cm] |
| PCI-E 6+2 Pin (8Pin) |  |
4x [2x 60/75cm] |
4x [2x 60/75cm] |
| SATA |  |
12x [3x 50/65/80/95cm] |
12x [3x 50/65/80/95cm] |
| 4 Pin Molex + FDD |  |
4x + 1 [50/65/80/95cm] |
4x + 1 [50/65/80/95cm] |
| Efficiency & Noise Level | |||
|---|---|---|---|
| ERA1000EWT | ERA1200EWT | ||
| 10% load @ 230V | Efficiency | 90% | 90% |
| Noise Level | 0dB(A) | 0dB(A) | |
| 20% load @ 230V | Efficiency | 90,8% | 90,8% |
| Noise Level | 0dB(A) | 0dB(A) | |
| 50% load @ 230V | Efficiency | 92,5% | 92,5% |
| Noise Level | 19.0dB(A) | 19.0dB(A) | |
| 100% load @ 230V | Efficiency | 90% | 90% |
| Power Factor | 0.99 | 0.99 | |
| Noise Level | 28.5dB(A) | 28.5dB(A) | |
| Dealer Information | ||
|---|---|---|
| ERA1000EWT | ERA1200EWT | |
| Product Dimensions | 150 x 150 x 86mm | 150 x 150 x 86mm |
| Product Weight | 2,7kg | 2,8kg |
| Product Box Dimensions | 337 x 227 x 117mm | 337 x 227 x 117mm |
| Product Box Gross Weight | 3,4kg | 3,6kg |
| Master Carton Dimensions | 613 x 350 x 257mm | 613 x 350 x 257mm |
| Master Carton Gross Weight | 18.5kg | 19.2kg |
| Master Carton Pieces | 5 | 5 |
| EAN-Code | 4713157727275 | 4713157727282 |
